Kod produktu:
ZPD-13/CWF-4010K
Kod producenta: O646-231-019R

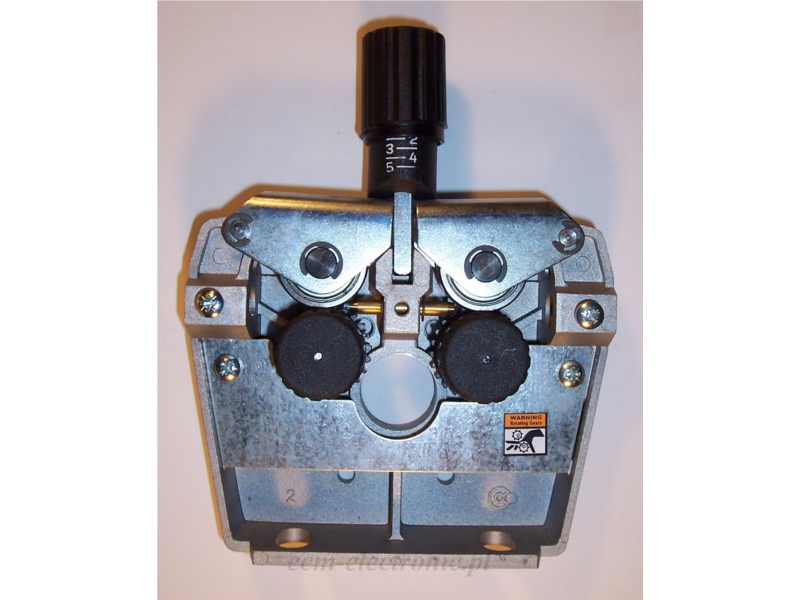

Przeznaczenie: Zespół podawania drutu elektrodowego typu
ZPD-13/CWF-4010
montowany jest w urządzeniach
produkcji Lincoln Electric Bester wyszczególnionych zakładką "Wykaz urządzeń z
zespołem CWF-4010".
CWF-4010 posiada cztero rolkowy system podawania drutu przy zastosowaniu rolek
podających
o średnicach Ø 30 x Ø 22 x 10 mm. Rowki prowadzące typu V 0.8 do
1.6, VK 1.0 do
2.2, U 0.8 do 1.6.
Zespół podawania CWF-4010 może być zastosowany do urządzeń innych producentów.
Zespół CWF-4010
dostarczany jest przez producenta z silnikiem lub bez silnika napędowego.
Zalecane jest stosowanie
silnika prądu stałego (DC) typu ELVI-24VDC lub 42VDC o mocy 90W lub 110W z przekładnią lewostronną
lub
prawostronną.
Umieszczone otwory montażowe w płycie montażowej zespołu umożliwiają zamocowanie
silnika
w pozycji
pionowej, poziomej lub pod kątem. Zespół CWF-4010 posiada dwa wykonania produkcyjne
(A i B) różniące
się nieznacznie wymiarami. Różnice wymiarowe pokazują rysunki złożeniowe
umieszczone poniżej
w zakładkach.
Zespół CWF-4010 jest przystosowany do pracy
w temperaturze
otoczenia
od -20°C do +40°C
i wilgotności względnej
do
90% przy temperaturze +20°C.
Zespół podający CWF-4010 przedstawiony ofertą nie posiada
zamontowanego silnika. Do zespołu zalecany jest
montaż silnika typu ELVI-24VDC lub 42VDC 90W kod wg DTR.
Prędkość podawania drutu 1 do 24 m/min.
Ilość obrotów wałka przekładni
redukcyjnej 210 obr./min. max.
Silnik z przekładnią redukcyjną lewostronną,
wyprowadzenie przewodów
zasilających silnika w górnej
tarczy łóżyskowej silnika, przewód koloru czerwonego
"+" zasilania, koloru
niebieskiego "-" zasilania.
Silnik w obudowie półhermetycznej z chłodzeniem naturalnym.
Montaż gniazda Euro
z lewej lub prawej strony
płyty montażowej (konsoli) zespołu podającego. Konsola
wykonana z odlewu
aluminiowego wysokociśnieniowego
zapewnia sztywność oraz stabilną pracę w urządzeniach
przemysłowych.
Zakładka "Aplikacja - rysunek złożeniowy" zawiera podzespoły i części
zamienne tego produktu..
Zakładka "Części zamienne - wykaz" zawiera wykaz części zamiennych w połączeniu
bezpośrednim
z kartą części zamiennej lub podzespołu na naszej stronie.
Dostępność: Na magazynie serwisu. (Dotyczy CWF-4010K bez
silnika)
Realizacja: Wg uzgodnień.
Dostawa: Spedycja
krajowa.
Gwarancja: 1 rok od daty zakupu lub odbioru (gwarancja uproszczona na
podzespoły
i materiały
eksploatacyjne-obejmuje wady ukryte).
Podatek VAT: 23%
Uwagi serwisowe:
* Urządzenie dostarczane z pełnym wyposażeniem
montażowym.
Cena produktu brutto:
950,00 zł.
Cena produktu netto:
772,36 zł.
Podatek VAT-23%:
177,64 zł.
Uwaga: Cena produktu
może ulec zmianie, przed zamówieniem prosimy
o kontakt
telefoniczny, tel. 501-283-621.
Możliwe są również rabaty udzielone
przez sprzedawcę wyrobu
wg ustaleń między kupującym a sprzedawcą wyrobu.
Galeria
Aplikacja - rysunek złożeniowy i wykaz urządzeń z zespołem
ZPD-13/CWF-4010
Części zamienne - wykaz
wykonania A
* 1 - Płyta montażowa (konsola)
* 2 - Koło zębate silnika (napędowe)
* 3 - Osłona rolek oraz kół zębatych rolek i silnika
* 4 - Koło zębate rolki podającej drut
* 5 - Oś koła zębatego rolki podającej drut
* 6 - Ramię dociskowe drutu lewe (kplt)
* 7 - Ramię dociskowe drutu prawe (kplt)
* 8 - Zakrętka mocowania osłony rolek i kół zębatych
* 9 - Oś ramion dociskowych drutu
* 10 - Prowadnik drutu międzyrolkowy
* 11 - Prowadnik drutu wprowadzający drut (króciec wlotowy)
* 12 - Sprężyny ramion dociskowych drutu
* 13 - Podkładka izolacyjna montażowa
* 14 - Regulator docisku ramion dociskowych drutu
* 15 - Klin blokady rolki podawania drutu
* 16 - Szczotka komutatora silnika ELVI 90W 24VDC
* 17 - Klin czułenkowy blokady koła zębatego silnika
* 18 - Silnik ELVI-24VDC 90W kod wyk. 100.707
* 19 - Rolki podawania drutu Ø 30 x Ø 22 x 10 mm
|
